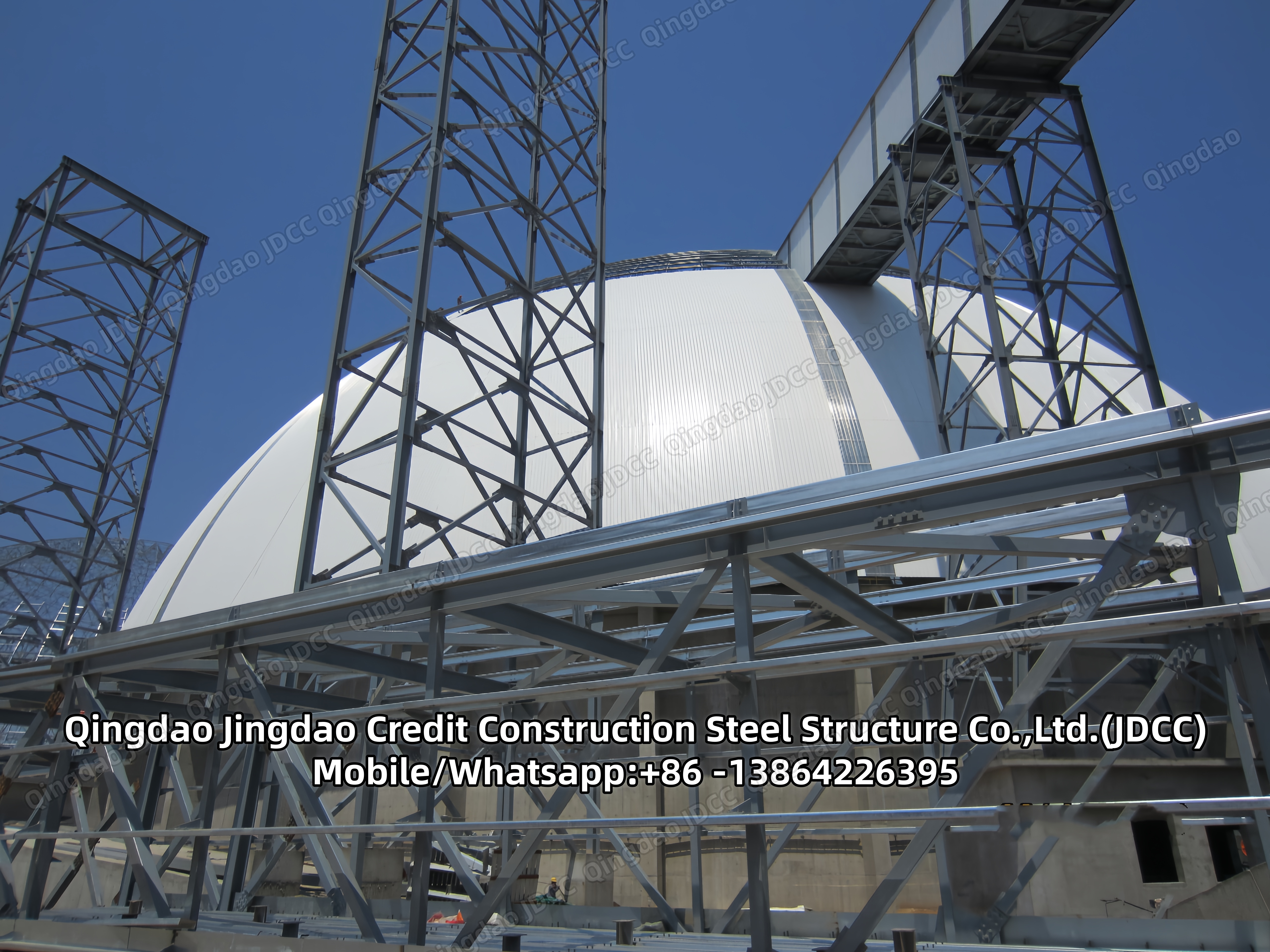

هيكل جملون فولاذي
يُعرف الجملون ذو المفصل الكروي أيضًا باسم الجملون الفضائي. الجملونات الفضائية هي هياكل ثلاثية الأبعاد ذات عناصر طولية متصلة عند أطرافها بمفاصل يفترض أنها عديمة الاحتكاك. تُطبق الأحمال على الجملونات الفضائية فقط عند العقد أو المفاصل، وبالتالي فإن وزنها الذاتي هو كل...
يتكون الجملون من مثلثات بسبب الاستقرار الإنشائي لهذا الشكل والتصميم. المثلث هو أبسط شكل هندسي لا يغير شكله عند ثبات أطوال أضلاعه. بالمقارنة، يجب تثبيت كل من الزوايا والأطوال في الشكل رباعي الأضلاع ليحتفظ بشكله.
أبسط شكل للجملون هو مثلث واحد. يُرى هذا النوع من الجملونات في السقف المكون من عوارض خشبية ورافدة سقف. وبسبب استقرار هذا الشكل وطرق التحليل المستخدمة لحساب القوى بداخله، يُعرف الجملون المكون بالكامل من مثلثات بالجملون البسيط.
يقع الجملون المستوي في مستوى واحد. تُستخدم الجملونات المستوية عادة بشكل متوازٍ لتشكيل الأسقف والجسور. الجملون الفراغي هو إطار ثلاثي الأبعاد من الأعضاء المفصلية عند نهاياتها. شكل رباعي الوجوه هو أبسط جملون فراغي، ويتكون من ستة أعضاء تلتقي عند أربع عقد.
إن عمق الجملون، أو الارتفاع بين الوتر العلوي والسفلي، هو ما يجعله شكلاً إنشائياً فعالاً. إن العارضة أو العارضة الرئيسية المصمتة ذات المقاومة المتساوية سيكون لها وزن وتكلفة مواد كبيرة مقارنة بالجملون. بالنسبة لطول بحر محدد، سيتطلب الجملون الأعمق مواد أقل في الأوتار ومواد أكثر في القوائم والأقطار. إن العمق الأمثل للجملون سيعزز الكفاءة إلى أقصى حد.
